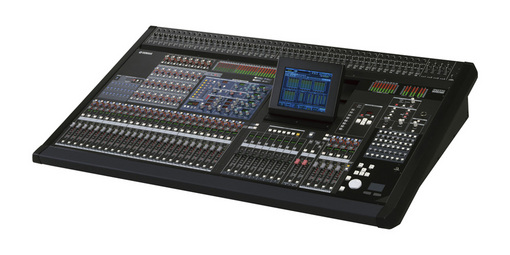

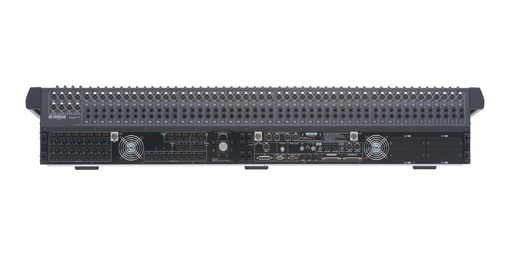

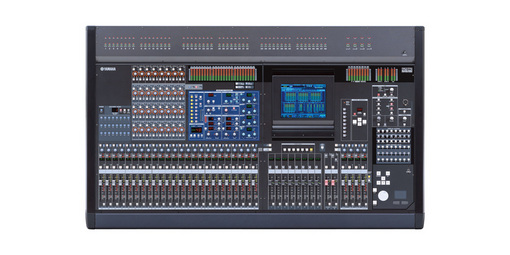

PM5D-RH

自從2004年發布以來,PM5D 已成為現場數字調音的標準設備,同時成為更好的調音師和音響企業的。原因何在? 首先,它作為相對輕、小

咨詢熱線：010－84572118

產品特性
詳細參數

，

PM5D, PM5D-RH

輸出		PM5D	PM5D-RH
混音能力	混音通道	48 Mono + 8 Stereo	48 Mono + 4 Stereo
	編組	24 Mix (Group/AUX) busses	24 Mix (Group/AUX) busses
	AUX	24 Mix (Group/AUX) busses	24 Mix (Group/AUX) busses
	主輸出	Stereo A Stereo B	Stereo A Stereo B
	MATRIX	8	8
	DCA/VCA	8 輸出編組在Group 7 和 8 也可以使用)	8 (輸出編組在Group 7 和 8也可以使用)
	輸入通道功能	延遲HPF衰減器 4-段 PEQ 2x Dynamics	Delay HPF Attenuator 4-band PEQ 2x Dynamics
	輸出通道功能	8段 PEQ Dynamics	8段 PEQ Dynamics
	內建處理器	8x SPX綜合效果器 12x 31段 GEQ	8x SPX綜合效果器 12x 31段 GEQ
I/O	話筒輸入	48	48 (可調出)
	幻像供電	+48V DC; ON/OFF 每通道	+48V DC; ON/OFF 每通道
	線路輸入	4x Stereo 2x 2tr in	4x Stereo (根據話筒輸入) 2x 2tr in
	AD轉換器	24-bit; 128-次過采樣	24-bit; 128-次過采樣
	線路輸出	36 Omni output Monitor out 和 Cue output	36 Omni output Monitor out 和 Cue output
	DA轉換器	24-bit; 128-次過采樣	24-bit; 128-次過采樣
	數字 I/O	3x 2tr in/out Cascade in/out	3x 2tr in/out Cascade in/out
	擴展槽	4x Mini-YGDAI (16-進/16-出)	4x Mini-YGDAI (16-進/16-出)
	控制器和其它	To Host(USB) GPI HA 遙控 RS422 遙控字時鐘時碼 I/O 3x Lamp PCMCIA 槽	To Host(USB) GPI HA 遙控 RS422 遙控字時鐘時碼 I/O 3x Lamp PCMCIA 槽
一般技術規格		PM5D	PM5D-RH
內部處理能力		32bit 累加器: 58bit	32bit 累加器: 58bit
采樣率	內部	44.1kHz 48kHz 88.2kHz 96kHz	44.1kHz 48kHz 88.2kHz 96kHz
采樣率	外部	44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%)	44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%)
信號延遲		低于 2.5ms (@48kHz) 低于 1.25ms (@96kHz)	低于 2.5ms (@48kHz) 低于 1.25ms (@96kHz)
總諧波失真		低于 0.05% (20Hz-40kHz)	低于 0.05% (20Hz-40kHz)
頻率響應		0 +0.5 -1.5dB 20Hz-40kHz	0 +0.5 -1.5dB 20Hz-40kHz
動態范圍		DA: 110dB; AD+DA: 108dB	DA: 110dB; AD+DA: 108dB
嗡音和噪聲電平	平均輸入噪音	-128dBu	-128dBu
嗡音和噪聲電平	殘余輸出噪聲	-86dBu	-86dBu
串?dāng)_		-80 dB 相鄰輸入通道 (INPUT1-48)	-80 dB
供電要求		使用 PW800W	使用 PW800W
功耗		600W (使用 PW800W時)	600W (使用 PW800W時)
外觀尺寸	寬	1551mm; 61-1/16in	1551mm; 61-1/16in
	高	283mm; 11-1/8in	283mm; 11-1/8in
	深	950mm; 37-3/8in	950mm; 37-3/8in
凈重		98kg; 216.1lb	97kg; 213.8lb
附件		使用說明書 3x 鵝頸燈 DC 電源線	使用說明書 3x 鵝頸燈 DC 電源線

DSP5D

輸出		DSP5D
混音能力	混音通道		48 Mono + 4 Stereo
	編組		24 Mix (Group/AUX) 總線
	AUX		24 Mix (Group/AUX) 總線
	主輸出		Stereo A Stereo B
	MATRIX		8
	DCA/VCA		8 (輸出編組在Group 7 和 8也可以使用)
	輸入通道功能		延遲HPF衰減器 4-段 PEQ 2x Dynamics
	輸出通道功能		8段 PEQ Dynamics
	內建處理器		8x SPX綜合效果器 12x 31段 GEQ
I/O	話筒輸入		48 (可調出)
	幻像供電		+48V DC; ON/OFF 每通道
	線路輸入		4x Stereo (根據話筒輸入) 2x 2tr in
	AD轉換器		24-bit; 128-次過采樣
	線路輸出		24 omni 輸出
	DA 轉換器		24-bit; 128-次過采樣
	數字 I/O		2x Cascade in/out
	擴展槽		2x Mini-YGDAI (16-進/16-出)
	控制器和其它		以太網字時鐘 I/O
一般技術規格		DSP5D
內部處理能力		32bit 累加器: 58bit
采樣率	內部		44.1kHz 48kHz 88.2kHz 96kHz
	外部		44.1/48/88.2/96kHz (±2.5%)
信號延遲		低于 2.5ms (@48kHz) 低于 1.25ms (@96kHz)
總諧波失真		低于 0.05% (20Hz-40kHz)
頻率響應		0 +0.5 -1.5dB 20Hz-40kHz
動態范圍		DA: 110dB; AD+DA: 108dB
嗡音和噪聲電平	平均輸入噪音		-128dBu
	殘余輸出噪聲		-86dBu
串?dāng)_		-80 dB
供電要求		AC100-240V 50/60Hz 和/或使用PW800W
功耗		300W 375W (使用PW800W時)
外觀尺寸	寬		480mm; 18-7/8in
	高		440mm; 17-5/16in
	深		460mm; 18-1/8in
凈重		38kg; 83.8lbs
附件		使用說明書 AC 電源線 2x D-sub 68針數字音頻線 (10m)

模擬輸入特性

模擬輸入特性 (PM5D)

輸入端口			輸入阻抗	使用的額定阻抗	GAIN SW	輸入電平			借口
	衰減	增益	輸入阻抗	使用的額定阻抗	GAIN SW	Sensitivity	Nominal	Max. before clip	借口
INPUT	0	-60dB	3kohms	50-600ohm Mics & 600ohm 線路	-	-80dBu	-60dBu	-40dBu	XLR3-31 型
	0	-16dB			-	-36dBu	-16dBu	+4dBu
	26	-16dB			-	-10dBu	+10dBu	+30dBu
ST IN 1-4[L,R]		-34dB	4kohms	600ohm 線路	-	-54dBu	-34dBu	-14dBu	XLR3-31 型
ST IN 1-4[L,R]		+10dB	4kohms	600ohm 線路	-	-10dBu	+10dBu	+30dBu	XLR3-31 型
INSERT IN 1-48			10kohms	600ohm 線路	-	-16dBu	+4dBu	+24dBu	TRS Phone 型插口
2TR IN ANALOG 1,2[L,R]			10kohms	600ohm 線路	+24dB (+18dB)	-6dBu (-12dBu)	+4dBu (-2dBu)	+24dBu (+18dBu)	XLR3-31 型
對講			3kohms	50-600ohm Mics & 600ohm 線路		-60dBu	-50dBu	-30dBu	XLR3-31 型

模擬輸入特性 (PM5D-RH)

輸入端口		實際負載阻抗	使用的額定阻抗	GAIN SW	輸入電平			接口
	增益	實際負載阻抗	使用的額定阻抗	GAIN SW	Sensitivity	標稱	失真前大	接口
INPUT 1-48& ST IN 1-4[L,R]	-62dB	3kohms	50-600 ohm Mics & 600ohm 線路	-	-82dBu	-62dBu	-42dBu	XLR3-31 型
INPUT 1-48& ST IN 1-4[L,R]	+10dB	3kohms	50-600 ohm Mics & 600ohm 線路	-	-10dBu	+10dBu	+30dBu	XLR3-31 型
2TR IN ANALOG 1,2[L,R]		10kohms	600 ohms 線路	+24dB +18dB	-6dBu (-12dBu)	+4dBu (-2dBu)	+24dBu (+18dBu)	XLR3-31 型
對講		3kohms	50-600 ohm Mics & 600ohm 線路	-	-60dBu	-50dBu	-30dBu	XLR3-31 型

模擬輸入特性 (DSP5D)

輸入端口		輸入阻抗	使用的額定阻抗	輸入電平			接口
	增益			Sensitivity	標稱	失真前大
INPUT 1-48& ST IN 1-4[L,R]	-62dB	3kohms	50-600ohm Mics & 600ohm 線路	-82dBu	-62dBu	-42dBu	XLR3-31 型
	+10dB			-10dBu	+10dBu	+30dBu

模擬輸出特性

模擬輸出特性 (PM5D, PM5D-RH)

輸出端口	實際來源阻抗	使用的額定阻抗	GAIN SW	輸出電平		接口
輸出端口	實際來源阻抗	使用的額定阻抗	GAIN SW	標稱	失真前大	接口
STEREO A,B[L,R]	75ohms	600ohm 線路	+24dB +18dB	+4dBu -2dBu	+24dBu +18dBu	XLR-3-32 型
MONITOR OUT[L,R,C]	75ohms	600ohm 線路	+24dB +18dB	+4dBu -2dBu	+24dBu +18dBu	XLR-3-32 型
CUE OUT[L,R]	75ohms	600ohm 線路	+24dB +18dB	+4dBu -2dBu	+24dBu +18dBu	XLR-3-32型
MATRIX OUT 1-8	75ohms	600ohm 線路	+24dB +18dB	+4dBu -2dBu	+24dBu +18dBu	XLR-3-32 type
MIX 通道 1-24	75ohms	600ohm 線路	+24dB +18dB	+4dBu -2dBu	+24dBu +18dBu	XLR-3-32 type
INSERT OUT 1-48	150ohms	10kohm 線路	-	+4dBu	+24dBu	TRS Phone 型插口
PHONES	15ohms	8ohm Phone型	-	75mW	150mW	ST Phone 型
PHONES	15ohms	40ohm Phone型	-	65mW	150mW	ST Phone 型

模擬輸出特性 (DSP5D)

輸出端口	實際來源阻抗	使用的額定阻抗	GAIN SW	輸出電平		接口
				標稱	失真前大
OMNI OUT	75ohms	600ohm 線路	+24dB +18dB	+4dBu -2dBu	+24dBu +18dBu	XLR-3-32 類型

數字輸入特性

數字輸入特性 (PM5D, PM5D-RH)

端子			格式	數據長度	電平	接口
2TR IN DIGITAL 帶 SRC	1	AES/EBU	AES/EBU (專業使用)	24bit	RS422	XLR3-31 型
	2	AES/EBU	AES/EBU (專業使用)	24bit	RS422	XLR3-31 型
	3	COAXIAL	IEC-60958 (民用)	24bit	0.5Vpp/75ohms	RCA針式插口
CASCADE IN			-	-	RS422	D-suB半間距插口68針 (母頭)

數字輸入特性 (DSP5D)

端子	格式	數據長度	電平	接口
CASCADE IN*1	-	-	RS422	D-suB半間距插口68針 (母頭)
CASCADE IN*2	-	-	100Base-TX	etherCON CAT5

*1: 大線纜長度: 200m @48kHz, 50m @96kHz
*2: 大線纜長度基于 EtherSound 標準

數字輸出特性

數字輸出特性 (PM5D, PM5D-RH)

端子			格式	數據長度	電平	接口
2TR OUT DIGITAL	1	AES/EBU	AES/EBU (專業使用)	24bit	RS422	XLR3-32 型 (平衡)
	2	AES/EBU	AES/EBU (專業使用)	24bit	RS422	XLR3-32 型 (平衡)
	3	COAXIAL	IEC-60958 (民用)	24bit	0.5Vpp/75ohms	RCA針式插口
CASCADE OUT			-	-	RS422	D-suB半間距插口68針 (母頭)

數字輸出特性 (DSP5D)

端子	格式	數據長度	電平	接口
CASCADE OUT*1	-	-	RS422	D-suB半間距插口68針 (母頭)
CASCADE OUT*2	-	-	100Base-TX	etherCON CAT5

*1: 大線纜長度: 200m @48kHz, 50m @96kHz
*2: 大線纜長度基于 EtherSound 標準

控制I/O特性

控制 I/O特性(PM5D, PM5D-RH)

端子		格式	電平	接口
TO HOST	USB	USB1.1	0V-3.3V	B型USB接口
	IN	MIDI	-	DIN-5針
	OUT	MIDI	-	DIN-5針
	THRU	MIDI	-	DIN-5針
TIME CODE IN	SMPTE	SPMTE	0.3Vpp(小)/10Vpp(大), 10kohm	XLR-3-31類型
WORD CLOCK	IN	-	TTL/75ohms(ON/OFF)	BNC
WORD CLOCK	OUT	-	TTL/75ohms	BNC
GPI		-	-	D-sub 25針(母頭)
HA REMOTE		-	RS422	D-SUB 9針(公頭)
RS422 REMOTE		-	RS422	D-sub 9針(母頭)
鍵盤		PS/2	-	DIN 6針
鼠標		PS/2	-	DIN 6針
燈 1, 2, 3		-	2.5V-11.5V	XLR-4-31類型
記憶卡		-	-	PCMCIA (CF卡)

控制I/O特性 (DSP5D)

端子		格式	電平	接口
WORD CLOCK	IN	-	TTL/75ohms	BNC
WORD CLOCK	OUT	-	TTL/75ohms	BNC
以太網		10Base / 100Base-TX	10Base / 100Base-TX	etherCON CAT5
