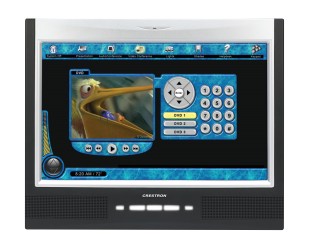

快思聰的新Isys觸摸屏的性能達到了更高的層次。Isys TPS-17L將現代風格整合在多功能的嵌入式安裝(flush mount)設計中，17英寸的WXGA寬屏顯示提供超寬的視角、亮度與對比度，非常適合顯示控制圖形、高分辨率圖像和時刻處于運動狀態的視頻。

快思聰觸摸屏提供理想的用戶界面，用于多媒體演示、視頻會議、家庭自動化等更多用途，提供很寬的空間用于生成符合終端用戶需求的定制控制屏幕。采用觸摸屏能夠消除大量的遠程控制、隱藏的控制面板及零亂的墻上開關，同時擴展和簡化對各種復雜設備與系統的控制。

Isys?－Isys的性能與美觀體現在快思聰?shù)恼麄€觸摸屏系列中。TPS-17L提供靚麗的24位色深和8位α通道透明度，可以產生令人難以置信的3D圖形和高分辨率圖像。Isys引擎支持動態圖形和文本、全動動畫、多模式對象和PNG半透明度——并且速度。

Synapse?－快思聰獨有的Synapse圖像透視處理算法使系統程序設計人員能夠更快、更容易地產生出漂亮的圖形。先進的防變形技術產生輪廓分明、更清晰的對象與文本，同時還能增強3D效果，添加新的深度與風格。由于Synapse技術是觸摸屏固有的部分，因此內存容量要求和上載時間可以大大降低。

高性能的視頻－TPS-17L可以顯示外部AV來源的動態視頻，既可以全屏顯示也可以在可縮放的窗口中顯示。自動適應運動狀態的去隔行掃描技術提供更高的細節表現力，將可見的掃描線與運動假象減至更少，從而產生真正靚麗奪目的圖像。先進的灰度校正與內置的時基校正能夠保證準確的色彩復制和無抖動的圖像。

品質音頻－動力強勁的雙功放揚聲器系統提供對外部AV節目源的功放，與集成式的麥克風聯用支持內部通信功能。定制的WAV文件可以上載到觸摸屏上，為觸摸屏圖像增加個性化的聲音、按鍵反饋和語音提示。

Crestron Home? CAT5 AV－使用不貴的CAT5線可以方便地將音頻和視頻源連接到TPS-17L上，這樣可以直接連接到快思聰CAT5音頻與視頻平衡傳輸轉換器上。一個視頻輸入端口可以接收來自復合、S-Video和標清元器件來源的信號，連線距離可以長達750英尺。雙向的音頻端口接收立體聲節目的音頻和內部通信信號，并且可以輸出來自內部麥克風的音頻。為了方便地與常規的視頻與音頻設備相連，也包含了外部接口模塊。

QuickMedia?－TPS-17L也配備了一個QuickMedia輸入端口。通過QuickMedia(QM)端口，TPS-17L可以用一根CAT5e線直接與快思聰基于QM的媒體管理器(MediaManager)產品相連。連線距離長達300英尺，QM輸入端口接收來自復合、S-Video和分量信號源的視頻信號，同時可以接收來自一個立體聲節目源和最多兩個麥克風的分離式音頻信號。

高速聯通性－Cresnet和高速以太網都是TPS-17L的標準配置，這樣可以輕松與快思聰控制系統實現網絡整合和無縫通信。

多功能的嵌入式安裝設計－TPS-17L設計為嵌入式安裝在墻面、講臺或類似的平整表面中。產品提供多種安裝配件，包括可選購的底盒與19英寸的機架安裝套件。同時還有5個背光燈按鈕，可以快速使用常用的功能。

可選型號
TPS-17LB
Isys 17英寸寬屏嵌入式安裝觸摸屏，黑色
TPS-17LW
Isys 17英寸寬屏嵌入式安裝觸摸屏，白色

觸摸顯示屏
顯示屏類型：TFT有源矩陣彩色液晶屏
尺寸：17 英寸（43.2 cm）對角寬屏
縱橫比：15:9 WXGA
分辨率：1280 x 768 像素
亮度：450 尼特（cd/m2）
對比度：400:1
色濃度：24位、1670萬色
照度：背光燈熒光
可視角度：水平±88°，垂直±88°
觸摸屏：電阻膜

處理器
CPU：32位Freescale ColdFire? 微處理器

內存
DDR RAM：128 MB
閃存：64 MB
緊湊閃存：可接受最高為4GB的II CF閃存（需另外購置）
更大工程界面容量：160 MB

圖像引擎
Isys引擎，24位非調色板圖像+8位α通道透明度，1670萬色，
Synapse圖像透視算法，多模式對象，動態圖形，PNG半透明
度、全動（60幀每秒）動畫、變調效果、彩鍵視頻窗口

以太網
10BaseT/100BaseTX，自動交換，自動協議，全/半雙工，
TCP/IP，UDP/IP，CIP，IEEE 802.3U 兼容

視頻
信號類型：自動檢測信號來源為復合、S-Video還是元器件
制式：NTSC 480i 或 PAL 576i
色濃度：24位、1670萬色
特性：單窗可縮放至全屏，輸入可以在QM與VIDEO之間切換，
時基校正，灰度校正，重復掃描線，動態自適應逐行算法，反
轉3:2/2:2下拉

音頻
硬件特性：內置式麥克風與雙功放揚聲器、立體聲耳機輸出、
內部音量控制和混音器
音頻反饋（WAV）：8位PCM、單聲道、8 kHz取樣率
D-A轉換（只適用于QM）：24位、48 kHz
功放：雙功放、單聲道、高頻5瓦、低頻5瓦

按鈕
4個背光燈“軟鍵”按鈕、可編程
1個帶背光燈的硬重啟按鈕、可重啟觸摸屏

連接器
QM IN：1個 8線 RJ45 插孔，QuickMedia輸入端口
信號類型：自適應分量視頻(YPBPR)，S-Video (Y/C)， 或者帶
立體聲節目音頻和兩個麥克風通道的復合視頻；
視頻制式：NTSC 480i 或 PAL 576i
通過CresCAT-QM或 CresCAT-IM線可以連接到QM-TX或其
它QuickMedia設備的QM輸出端口；
最大線纜長度：300英尺（距QM源的總距離）
VIDEO IN：1個 8線 RJ45 插孔，CAT5平衡視頻輸入端口
信號類型：自適應分量視頻（YPBPR），S-Video（Y/C），或
者復合視頻；
制式：NTSC 480i 或 PAL 576i
輸入阻抗：100歐姆平衡
通過CresCAT線或TPS/TPMC-CBL-T“Triamese”線（單
售）連接到任何Crestron CAT5平衡視頻源、或TPMC-CH-
IMC接口模塊（含）；
最大線纜長度：對于元器件為500英尺，對于復合視頻/S-Video
為750英尺
AUDIO I/O：1個 8線 RJ45 插孔
雙向CAT5平衡音頻端口
信號類型：接收一路立體聲信號，并傳輸來自內部麥克風的一
路平衡立體聲信號；
最大輸入電平：4 VRMS
最大輸出電平：2 VRMS
輸入/輸出阻抗：600 歐姆
通過CresCAT線或TPS/TPMC-CBL-T“Triamese”線（單
售）連接到任何其它的Crestron CAT5平衡音源端口、或
TPMC-CH-IMC接口模塊（含）；
最大線纜長度：1000 英尺
耳機：1個3.5mmTRS微型電話插孔
輸出功率： 每個聲道12mW
最小阻抗： 32 歐姆
USB：1個 B型USB插孔 (為未來的應用而預留)
NET：1個 4針3.5mm可拆式終端模塊，Cresnet Slave端口
通過CresCAT、Cresnet、或TPS/TPMC-CBL-T“Triamese”
線（單售）連接到Cresnet控制網絡、或TPMC-CH-IMC接口模
塊（含）
局域網（LAN）：1個8線RJ45插孔，帶有2個LED指示燈
10BaseT/100BaseTX 以太網端口
綠色指示燈指示連接狀態
黃色LED指示燈指示以太網活動狀態
RS-232：1個6針RJ11插孔
計算機控制臺、觸摸輸出或鼠標輸入端口
雙向RS-232傳輸，傳輸速率高達115.2K波特
軟硬件匹配協議支持
G：1個6-32 螺絲, 底盤接地焊片
內存擴展：1個 II代緊湊閃存卡槽用于內存擴展

電源要求
Cresnet用電：74 瓦（3.1 A、24 V直流電源）

環境
溫度：41°至 113°F（5°至 45°C）
濕度：10% 至 90% RH（非冷凝狀態）

封裝
構造：金屬、可嵌入式安裝、9U 19英寸可安裝在機架上（所有
的安裝工具都需另外購置）
前蓋：注塑、黑中帶銀或者白中帶灰色調

尺寸
高度：13.81 英寸（35.06 cm）
寬度：16.98 英寸（43.11 cm）
厚度：3.84 英寸（9.74 cm）

重量
12.7 磅 （5.76 kg）

已含配件

TPMC-CH-IMC
CAT5 平衡AV接口模塊
（參閱TPMC-CH-IMC說明書獲取完整信息）

可選配件
