1: 10.4 英寸有源矩陣觸摸顯示屏

2: Isys圖像引擎 \ 640 x 480像素

3: Synapse 圖像透視處理邏輯

4: 伽瑪校正高性能視頻

5: 內置功放立體聲揚聲器和麥克風

6: 5個雕刻按鈕 \ 內置燈火感應器

7: 平滑的掛墻式安裝設計

8: 與快思聰通信

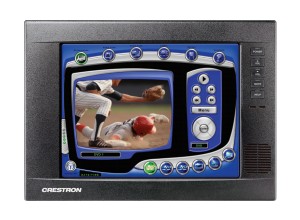

Isys TPS-4000L是一種集成了視頻和音頻功能，外形時尚的觸摸屏解決方案。其10.4''顯示器，分辨率為640×480，可以提供出色的圖像性能，支持各種控制應用。TPS-4000L具有標準的視頻功能，能接受任何NTSC/PAL復合或S-Video信號，并在全屏幕或任何尺寸的窗口內播放。采用的伽瑪校正技術，確保視頻的色彩準確地重現。

音頻功能包括內置的功放立體聲揚聲器、音量控制、線路水平輸入、帶有自動增益和線路水平輸出的話筒。利用揚聲器，可功放來自電視和視頻信號源的信號，另外結合話筒對可編程的內部通話功能加以支持。將定制的WAV文件裝載到觸摸屏上，可提供可聽反饋、按鈕聲音、語音提示等多項功能。

TPS-4000L獨特的特點是其平滑的掛墻式設計。擁有多種安裝選項，在任何平面或設備機架內可方便地安裝，提供一個整潔的外觀。為配合不同的安裝高度，顯示圖像可以倒置，以獲得更佳的視角效果。在TPS-4000L中還置入了一個光感應器，用來自動調整顯示亮度，在不斷變化的燈光條件下，也獲得更佳可視角度。

可選型號
TPS-4000LA
Isys 10.4'' 掛墻式觸摸屏，淺黃褐色
TPS-4000LB
Isys 10.4'' 掛墻式觸摸屏，黑色
TPS-4000LW
Isys 10.4'' 掛墻式觸摸屏，白色

觸摸顯示屏
顯示屏類型：TFT有源矩陣彩色液晶屏
尺寸：10.4 英寸（26.4cm）對角寬屏
縱橫比：4:3 VGA
分辨率：640 x 480像素
亮度：450 尼特（cd/m2）
對比度：600:1
色濃度：18位，256k色
照度：Edgelit熒光
可視角度：水平±70°，垂直+45°/-55°
觸摸屏：電阻膜

按鈕
5個可替換的可雕刻按鈕，可編程

燈光感應器
可編程相片感應器，用于自動化背光調節

處理器
CPU：32位Freescale ColdFire? 微處理器

內存
DRAM：8 MB
閃存：8 MB
最大內存容量：7 MB

圖像引擎
Isys 引擎，16位非調色板圖形,具有彩色標記視頻視窗功能，
65,536色（視頻為262,144色），Synapse圖像透視處理邏輯。

視頻
自動檢測復合/S-Video埠，支持NTSC/PAL制式；262,144色；
基于時間視頻校正及伽瑪校正

音頻
特點：內置消除AGC麥克風；內置功放立體聲揚聲器；耳機輸
出；內部音量調節及混響器；支持WAV文件。
WAV文件：8位PCM，單聲道，8kHz標準頻率
功放功率：內置立體聲揚聲器，每聲道功放功率5W

連接器
RS-232：1個6針RJ11插孔
串行連接計算機，加載顯示屏文件
觸摸屏輸出至計算機或虛擬視頻器
雙向RS-232傳輸，傳輸速率達115.2k波特；
硬件和軟件共同支持
NET：1個4針3.5mm可拆卸接線板
連接至Cresnet控制網絡
麥克風輸出：1個3針3.5mm可拆卸接線板
平衡/非平衡單聲道線路水平輸出
輸出電阻：600歐姆 平衡，300歐姆 非平衡
最大輸出水平：2VRMS 平衡，1 VRMS 非平衡
音頻輸入：1個6針3.5mm可拆卸接線板
平衡/非平衡立體聲線路水平輸入
輸入電阻：20k歐姆 平衡，10k歐姆 非平衡
最大輸入水平：4 VRMS 平衡，2 VRMS 非平衡
NTSC/PAL輸入（平衡）：1個6針3.5mm可拆卸接線板，復合
或S-Video輸入，平衡
輸入電阻：100歐姆
連接至任何快思聰CAT5平衡視頻信號源
NTSC/PAL輸入（同軸）：2個2針3.5mm可拆卸接線板，復合
或S-Video輸入，平衡
輸入電阻：75歐姆

電源要求
Cresnet用電：22 瓦（0.92 A、24 V DC）

環境
溫度：50°至113°F（10°至45°C）；
濕度：10%至90% RH（非冷凝狀態）

封裝
構造：黑色金屬，掛墻式安裝，19'' 機架安裝
（所有的安裝套件都單獨發售）
面板：注模塑料；白色、黑色或淺黃褐色

尺寸
高度：8.56 英寸（21.74 cm）
寬度：11.97 英寸（30.40 cm）
厚度：2.99 英寸（7.60 cm）

重量
4.6 磅（2.1 kg）
