PRO-MAX系列混合拼接矩陣切換器是一款配置靈活的拼接與無縫矩陣。此系列矩陣采用高性能的硬件設計，支持各類高清晰數字/模擬信號切換處理，并支持雙向RS-232、雙向IR信號分配切換功能。還能將一個完整的圖像信號劃分成多個信號，分配給多個顯示單元，同時組成一個大的顯示屏幕來顯示動態畫面，為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、智能交通管理中心、指揮控制中心等場所。

• 全數字化切換，每種無縫輸出卡都能實現真正實時的無縫切換；
• 每種拼接輸出卡都能實現視頻拼接功能，圖像視窗在全屏范圍內可以任意縮放、疊加、漫游；
• 預覽卡能實現視頻預覽并切換功能；
• 支持DVI 1.0協議，符合HDCP1.3標準，兼容HDMI 1.4a；
• 支持熱插拔，支持音視頻信號一起切換；
• HDMI數字音頻與模擬音頻選擇輸入，HDMI數字音頻與模擬音頻同時輸出；
• 支持EDID讀取，PC軟件控制切換與EDID管理；

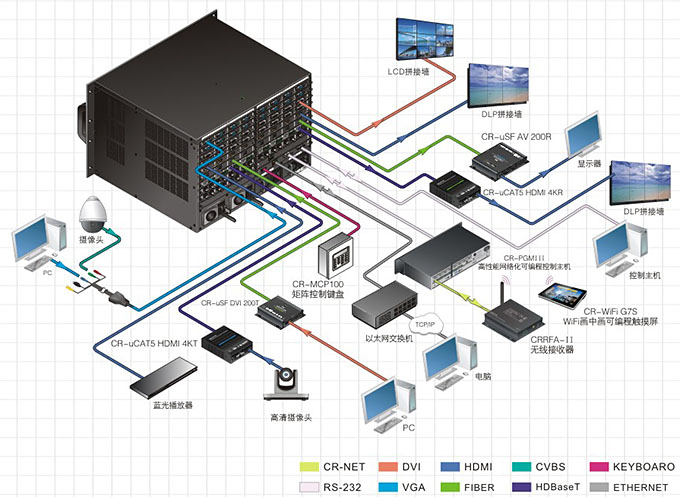

• HDBaseT輸入輸出信號支持內嵌的（或本地端的）雙向RS-232和雙向IR信號，并可選擇隨視頻信號切換，或分離切換模式，并支持POC對外供電；
• 控制方式靈活，具有紅外遙控，RS485，RS-232通訊接口和網絡端口，并且可以通過遠端 的HDBaseT的串口控制，方便用戶與各種遠端控制設備配合使用；
• 支持固件在線升級；
• 支持字符疊加；
• 支持最大分辨率達到4Kx2K；
• 支持智能控制矩陣風扇的運行；
• SDI輸入卡帶有環出功能；
• PRO-MAX3636以上矩陣帶有冗余電源設計；
• 插卡式結構設計，可靈活配置輸入輸出信號類型及信號通道數。

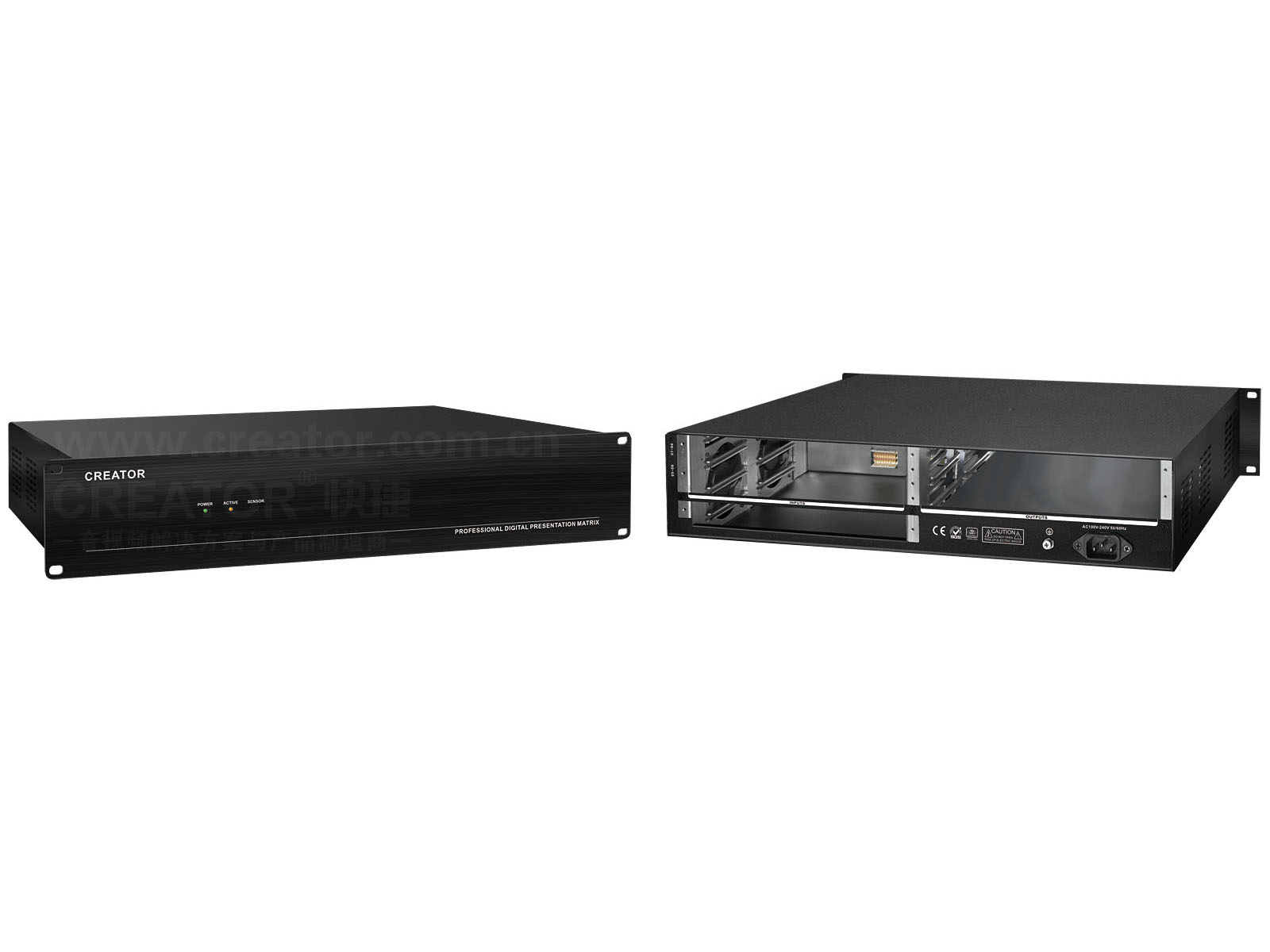

產品型號PRO-MAX0808接口可接輸入卡數量/輸入路數2/8可接輸出卡數量/輸出路數2/8輸入插卡類型PMAX-IN HDMI4；PMAX-IN DVI4； PMAX-IN HD4； PMAX-IN VGA4；
PMAX-IN SF4； PMAX-IN SDI4； PMAX-IN IP4；PMAX-IN DU-DVI2；PMAX-IN CVBS16輸出插卡類型

無縫輸出：PMAX-OUT HDMI4；PMAX-OUT DVI4； PMAX-OUT HD4； PMAX-OUT VGA4； PMAX-OUT SF4； PMAX-OUT SDI4；PMAX-OUT IP4；PMAX-OUT UHD-HDMI2

拼接輸出：PJMAX-OUT DVI4；PJMAX-OUT DVI2； PJMAX-OUT HD4； PJMAX-OUT HD2； PJMAX-OUT SF4； PJMAX-OUT SF2；

接口帶寬13.5Gbps串口控制串行控制接口RS-232，9-針母D型接口與9-針公D型接口波特率與協議波特率：9600，數據位：8位，停止位：1，無奇偶校驗位串行控制口結構9針母D型接口：2 = TX，3 = RX，5 = GND；
9針公D型接口：3 = TX，2 = RX，5 = GNDKEYBOARD控制接口鍵盤控制接口4位3.8mm鳳凰接口使用方式與擴展鍵盤MCP100配套使用鍵盤控制口結構+5V=DC5V , + = DATA+, -=DATA-  GND = 信號地以太網控制以太網控制接口RJ-45母接口以太網控制協議TCP/IP以太網控制速率自適應10M/100M，全雙工或半雙工規格系統工作電源100VAC ~ 240VAC，50/60 Hz，自適應電源 （3636以上選配POC供電電源）儲存、工作溫度0～ +50°C儲存、工作濕度20% ～70%機箱尺寸2U產品重量(不包含任何板卡)約5Kg空載功耗(不包含任何板卡)18W尺寸483L x 400W x 88H平均故障間隔時間30,000小時質保1年免費保修，終生維護。
