Tesira 小型網絡擴展器專為Tesira SERVER和SERVER-IO設備而設計。

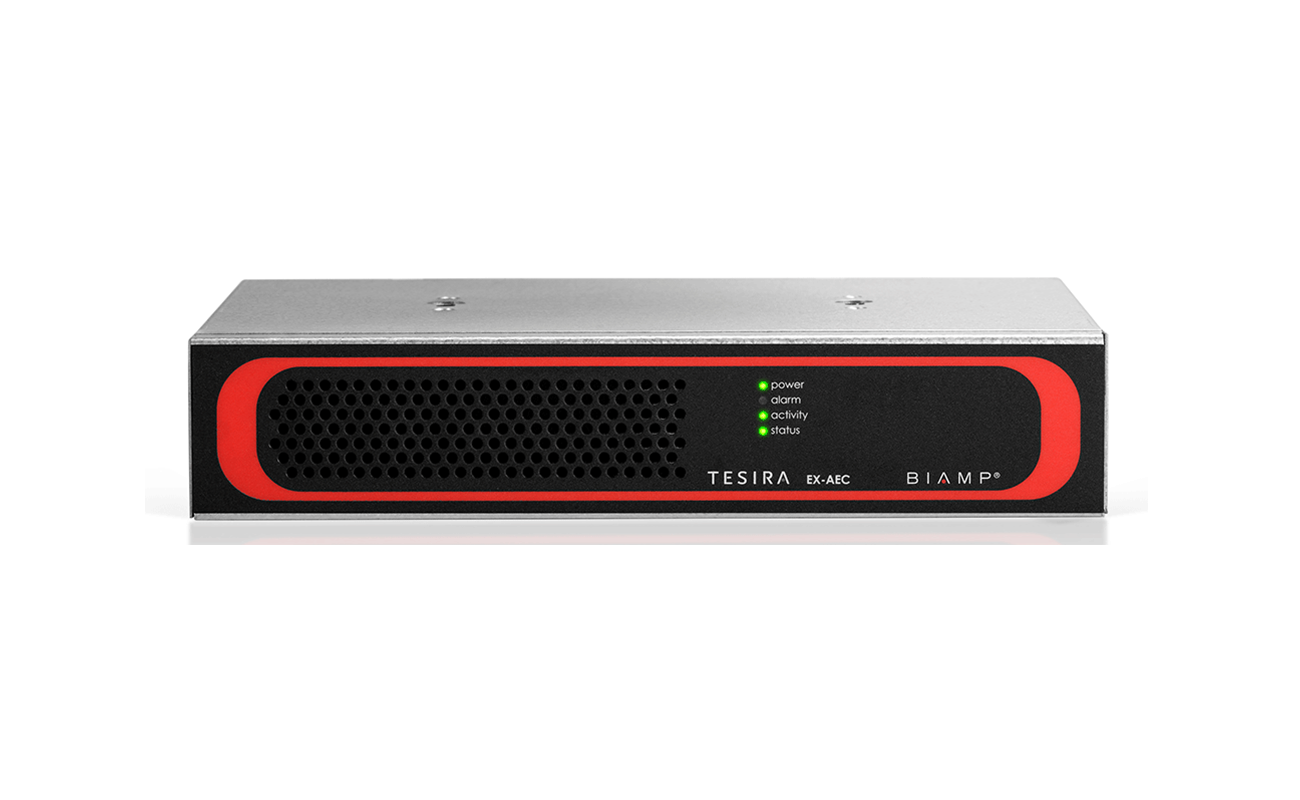

Tesira? EX-IN、EX-AEC、EX-OUT和EX-IO擴展器的尺寸只有半個機柜大,單機提供4通道模擬音頻。EX-IN是4通道話筒/線路輸入擴展器,EX-AEC是4通道AEC話筒/線路輸入擴展器,EX-OUT是4通道線路輸出擴展器,EX-IO提供2通道話筒/線路輸入和2通道線路輸出。擴展器接入到Tesira AVB網絡,用于音頻網絡傳輸、設置和控制,并通過以太網供電。

Tesira? EX-LOGIC邏輯控制擴展器的尺寸只有半個機柜大,是一個通過軟件可設置提供邏輯輸入和輸出的控制面板。邏輯輸入是可客制化的控制面板。邏輯輸出允許系統觸發外圍設備。共有16路輸入或輸出通道。其中,12路通道僅作為邏輯連接,設置為邏輯輸入時,能接收閉合開關或5V TTL輸入信號,設置為邏輯輸出時的最大輸出為40V/500mA。剩下的4路通道可用作邏輯連接或可變電壓控制輸入(例如,電位計控制器)。EX-LOGIC也有一個輸出指令串口,將行為指令發送至系統的其他設備。EX-LOGIC通過以太網接入Tesira SERVER或SERVER-IO,并由以太網供電。

EX-IN  4通道輸入擴展器

?  4通道話筒/線路輸入擴展器

?  通過AVB進行音頻傳輸和控制

?  通過以太網供電

?  歐式鳳凰插接頭

?  設備前面板LED狀態指示

?  尺寸為半個機柜

?  通過AVB進行音頻傳輸和控制

?  通過以太網供電

?  歐式鳳凰插接頭

?  設備前面板LED狀態指示

?  尺寸為半個機柜
